| 01 |
3 Haupthäfen |
3 |
| 4 Haupthäfen |
4 |
| 02 |

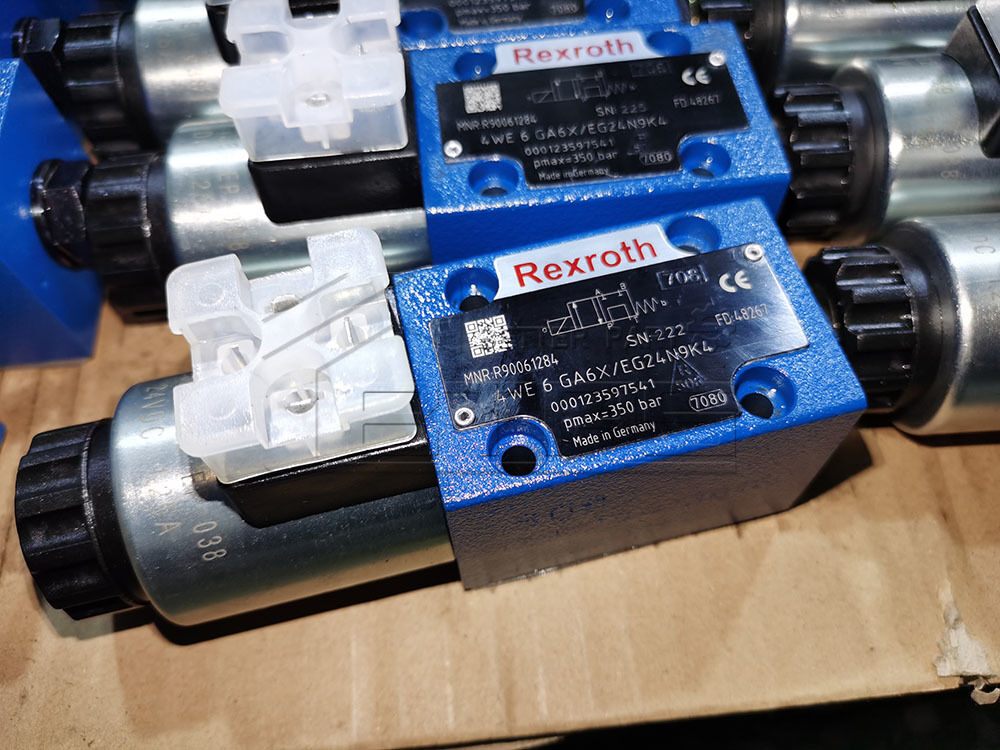

Wegeventil |
WIR |
| 03 |
Größe 6 |
6 |
| 04 |
Symbole zB C, E, EA, EB usw.; Die mögliche Version finden Sie unter Symbole |
|
| 05 |
Geräteserie 60 … 69 (60 … 69: unveränderte Einbau- und Anschlussmaße) |
6X |
| 06 |
Mit Federrücklauf |
kein Code |
| Ohne Federrückstellung |
O |
| Ohne Federrückstellung mit Rastung |
VON |
| 07 |
Hochleistungsmagnet, Nasskontakt, mit abnehmbarer Spule |
E |
| 08 |
Gleichspannung 24 V |
G24 |
| Wechselspannung 230 V, 50/60 Hz |
W230 |
| Wechselspannung 110 V oder 120 V, 50/60 Hz |
W110
W + Spannung |
| Gleichspannung 205 V |
G205 |
| Gleichstrommagnet mit Gleichrichter für Wechselspannung (nicht frequenzabhängig; nur lieferbar mit Steckanschluss mit Deckel, siehe Zentralanschlussmaße) |
W110R |
| Nennspannung 96 V am Gleichstrommagneten bei Betrieb am Wechselspannungsnetz (Wechselspannungsnetz 110 V - 50/60 Hz mit einer zulässigen Spannungstoleranz von +/- 10 %) |
G96 |
| Nennspannung 205 V am Gleichstrommagneten bei Betrieb am Wechselspannungsnetz (Wechselspannungsnetz 230 V – 50/60 Hz mit einer zulässigen Spannungstoleranz von +/- 10 %) |
G205 |
|
Anschluss an Wechselspannungsnetz über Steuerung mit Gleichrichter
1)
|
| 09 |
Ohne manuelle Überbrückung |
kein Code |
| Mit verdeckter Handhilfsbetätigung (Standard) |
N9 2) |
| Mit Handbetätigung |
N 2) |
| Mit abschließbarer Handhilfsbetätigung „Pilzknopf“ (klein) |
N4 2) |
| Mit abschließbarer Handhilfsbetätigung „Pilzknopf“ (groß) |
N5 2); 3) |
| Mit Handhilfsbetätigung „Pilzknopf“ (groß), nicht abschließbar |
N6 2) |
| Mit abschließbarer Handhilfsbetätigung „Mutter“ |
N7 2) |
| Elektrischer Anschluss |
| 10 |
Individuelle Verbindung |
| Ohne Gegenstecker, mit Stecker DIN EN 175301-803 |
K4 4) |
| Ohne Gegenstecker, mit Stecker AMP Junior-Timer |
C44) |
| Ohne Gegenstecker, mit Stecker DT 04 - 2PA (Deutschstecker) |
K404); 7) |
| Ohne Gegenstecker, 4-polig mit Stecker M12 x 1 nach IEC 60947-5-2, integrierter Störschutzschaltung und Status-LED |
K72L5) |
| Ohne Gegenstecker, 4-polig mit Stecker M12 x 1 nach IEC 60947-5-2, integrierter Störschutzschaltung und Status-LED (keine Verbindung Pin 1 zu Pin 2) |
K73L5) |
| Zentrale Verbindung |
| Kabeleinführung am Deckel, mit IndiSAAR-Licht |
DL |
| Zentraler Steckanschluss am Deckel, mit IndiSAARor-Licht (ohne Gegenstecker); Steckverbinder nach DIN EN 175201-804 |
DK6L6) |
| Mit M12x1-Steckanschluss, Hochleistungsausführung: 4-polig |
DK24L 5) |
| Mit M12x1-Steckanschluss, Hochleistungsausführung: 4-polig, integrierte Störschutzschaltung, Betriebsanzeige mit LED |
DK35L 5) |
| Überwachung der Spulenposition |
|
|
| 11 |
Ohne Positionsschalter |
kein Code |
| Induktiver Positionsschalter Typ QM |
| Überwachte Schaltstellung „a“ |
QMAG24 |
| Überwachte Schaltstellung „b“ |
QMBG24 |
| Überwachte Ruheposition |
QM0G24 |
| Induktiver Positionsschalter Typ QR |
| Überwachte Ruheposition |
QR0G24S |
| Überwachte Schaltstellung „a“ und „b“ |
QRABG24E |
| Induktiver Positionsschalter Typ QL |
| Überwachte Schaltstellung „a“ |
QLAG24 |
| Überwachte Schaltstellung „b“ |
QLBG24 |
| Induktiver Näherungssensor Typ QS |
| Überwachte Schaltstellung „a“ |
QSAG24W |
| Überwachte Schaltstellung „b“ |
QSBG24W |
| Überwachte Schaltstellung „0“ |
QS0G24W |
| Überwachte Schaltstellung „0“ und „a“ |
QS0AG24W |
| Überwachte Schaltstellung „0“ und „b“ |
QS0BG24W |
| Überwachte Schaltstellung „a“ und „b“ |
QSABG24W |
| Weitere Details siehe Datenblatt 24830 |
| 12 |
Ohne Drosseleinsatz |
kein Code |
| Mit Drosseleinsatz |
| Verbindung |
Drossel-Ø in mm |
| 0,8 mm |
1,0 mm |
1,2 mm |
| P |
= B08 |
= B10 |
= B12 |
| A |
= H08 |
= H10 |
= H12 |
| B |
= R08 |
= R10 |
= R12 |
| A und B |
= N08 |
= N10 |
= N12 |
| T |
= X08 |
= X10 |
= X12 |
| Einsatz bei Durchflussmengen, die die Leistungsgrenze des Ventils überschreiten (siehe Produktbeschreibung) |
| Klemmlänge |
| 13 |
42 mm (Standard) |
kein Code |
| 22 mm |
Z |
| Dichtungsmaterial |
| 14 |
NBR-Dichtungen |
kein Code |
| FKM-Dichtungen |
V |
| Achten Sie auf die Kompatibilität der Dichtungen mit der verwendeten Hydraulikflüssigkeit. (Andere Dichtungen auf Anfrage) |
| 15 |
Ohne loSAARing-Loch |
kein Code |
| Mit Loch |
/60 8) |
| Mit Befestigungsloch und Sicherungsstift ISO 8752-3x8-St |
/62 |
| 16 |
Weitere Details im Klartext |
* |
